انواع آویز کناف و اهمیت نصب

آویز کناف، ستون فقراتِ ایمنی سقف‌های کاذب است که وظیفه انتقال بار سازه به سقف اصلی را بر عهده دارد. استفاده از آویزهای غیراستاندارد یا حذف آن‌ها، منجر به شکم‌دادگی، ترک‌خوردگی و خطرات جانی در زمان زلزله می‌شود. انتخاب میان آویز نانیوس (برای دهانه‌های بزرگ و ضدحریق) یا براکت‌های استاندارد، مستلزم شناخت ظرفیت باربری و ضوابط فنی است. در «طراح سازان برج آسیا»، ما با حذف روش‌های خطرناک مانند «میخ و چاشنی» و تمرکز بر اتصالات پیچ‌ومهره‌ای باکیفیت، طول عمر سازه شما را تضمین می‌کنیم. اجرای اصولی، یعنی آرامش و امنیت برای سال‌های طولانی در ساختمان شما.

آویز کناف چیست و چرا قلب تپنده سقف کاذب است؟

در اجرای سقف کاذب کناف تمام وزن سازه ها و پانل های گچی بر دوش قطعه ای حیاتی به نام آویز کناف قرار دارد . این قطعه وظیفه دارد بار کل مجموعه را به شکل کاملا ایمن به سقف اصلی سازه منتقل کند . بدون وجود یک سیستم آویز استاندارد حتی مرغوب ترین گچ برگ ها نیز دچار افتادگی و ترک خوردگی می شوند . آویز ها به عنوان تکیه گاه اصلی عمل می کنند و تراز نهایی سقف را شکل می دهند . عدم دقت در انتخاب نوع آویز می تواند کل ساختار درای وال را با خطر ریزش مواجه سازد و خسارت بیافریند .

مهار بارهای مرده و رفتار لرزه‌ای سقف

بارهای وارد بر سقف کاذب شامل وزن مرده پروفیل ها و لایه های گچی در کنار بارهای دینامیکی زلزله است . یک سیستم آویز مهندسی باید بتواند در برابر تکان های افقی و عمودی زمین لرزه مقاومت نشان دهد و پیوستگی ساختار را حفظ کند . اگر اتصال آویز به درستی انجام نشود در زمان تکان های شدید سازه ای سقف دچار گسیختگی می شود . مهار مناسب نیروهای کششی و ارتعاشی فقط با استفاده از قطعات استاندارد فولادی میسر خواهد بود . پایداری سقف در حوادث غیر مترقبه وابسته به همین اتصالات پنهان ولی بسیار کلیدی در پشت پانل های کناف ساختمان شما است .

“Hangers shall be fastened directly to the structural framing with approved anchors capable of supporting the specified dead and live loads without permanent deformation.”

«آویزها باید مستقیماً با انکرهای تاییدشده به اسکلت سازه‌ای متصل شوند تا ظرفیت باربری کافی در برابر بارهای مرده و زنده طراحی را بدون تغییر شکل دائمی تامین نمایند.»
منبع: promat

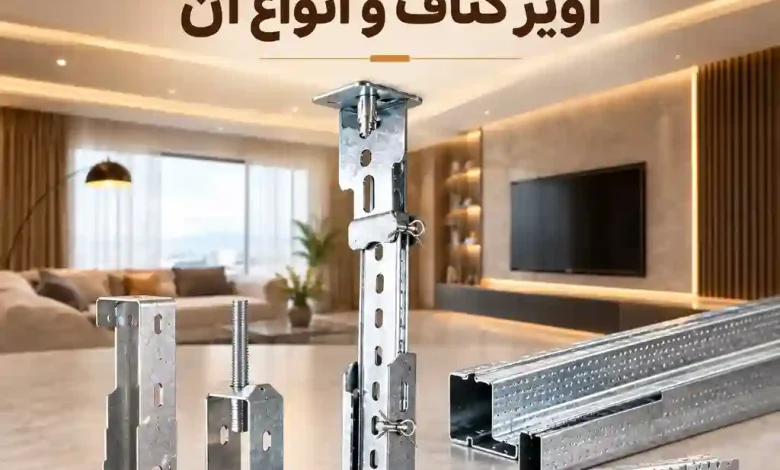

معرفی انواع آویز کناف و دامنه کاربرد آن‌ها

سیستم های درای وال برای پوشش دادن نیازهای مختلف ساختمانی از انواع متنوع آویز استفاده می کنند . این ادوات شامل آویز نانیوس رکاب دار و براکت های اتصال مستقیم و همچنین آویز های سیمی با فنر دوبل هستند . هر کدام از این قطعات برای ارتفاع و شرایط بارگذاری ویژه ای طراحی شده اند . برای نمونه در فواصل کم تا سقف از براکت استفاده می شود در حالی که در دهانه های بزرگ نانیوس کاربرد دارد . شناخت دقیق مشخصات فنی هر آویز به مجریان کمک می کند تا ساختاری استاندارد بادوام و کاملا ایمن برای پروژه های خود پدید آورند و بسازند .

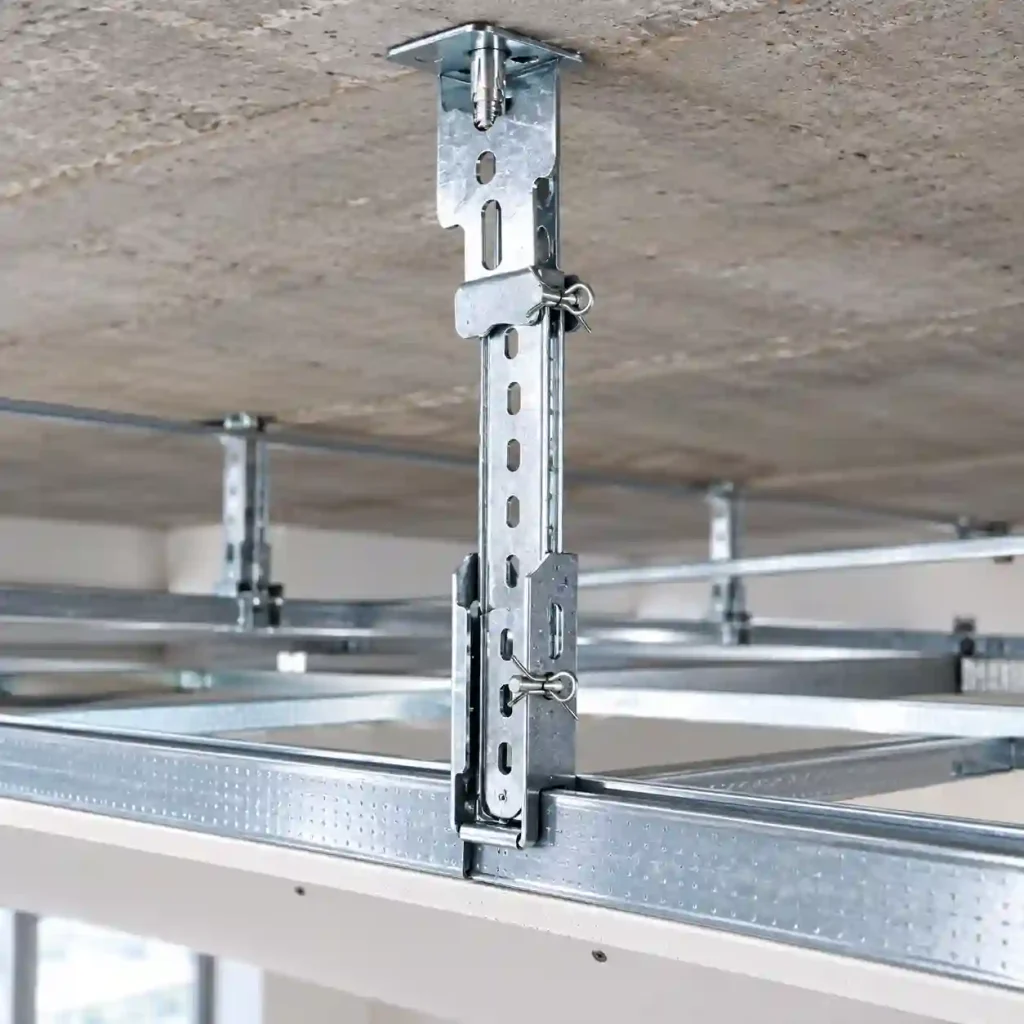

آویز نانیوس (Nonius)

آویز نانیوس به عنوان پیشرفته ترین و مقاوم ترین سیستم آویزگیری در صنعت کناف شناخته می شود . این قطعه فولادی چهار تکه شامل آویز بالایی و شاخه افزایش طول و رکاب نگهدارنده سازه باربر است . دو پین فلزی با دقت بالا این اجزا را در تراز دقیق قفل می کنند . نانیوس امکان تنظیم میلی متری ارتفاع را تا بیش از چهار متر فراهم می سازد . صلبیت بی نظیر این سیستم مانع از هر گونه افتادگی در سقف های سنگین می گردد . مهندسان در ساختارهای تیپ آ همواره نانیوس را به عنوان گزینه نخست اجرایی خود انتخاب و ترجیح می دهند .

مزیت نانیوس در مقاومت حریق

مهم ترین برتری آویز نانیوس نسبت به سایر آویز ها رفتار صلب و دو طرفه آن است . این ویژگی سبب می شود سقف در برابر نیروهای بالابرنده ناشی از باد و فشار منفی هوا جابه جا نشود . همچنین در محیط های دارای الزامات ضد حریق نانیوس با حفظ یکپارچگی مانع از فروریختن زودهنگام سازه می گردد . در سقف های با ابعاد نامحدود و فضاهای نیمه باز تجاری تنها گزینه مورد تایید آیین نامه ها همین سیستم نانیوس است . صلبیت این قطعه تضمین کننده دوام پوشش های نسوز در زمان بروز آتش سوزی های گسترده در ساختمان های مدرن امروزی می باشد .

مقایسه فنی انواع آویز سقف کاذب

برای انتخاب صحیح قطعات باید مقایسه ای دقیق میان انواع آویزها از نظر فنی و عملکردی داشته باشیم . آویز نانیوس بالاترین میزان صلبیت و ظرفیت باربری را دارد و تا ارتفاع چهار متر پاسخگو است . در سوی دیگر براکت های اتصالی برای فضاهای با ارتفاع محدود زیر پانزده سانتی متر ایده آل هستند . آویز های سیمی با فنر دوبل برای سقف های سبک و متراژهای کوچک اقتصادی ترین راهکار به شمار می روند . جدول مشخصات زیر به کارفرمایان و پیمانکاران امکان می دهد بر اساس نیاز پروژه بهترین نوع اتصال زیرسازی را به درستی تعیین و سپس خریداری و نصب نمایند .

قواعد طلایی نصب و اشتباهات رایج اجرایی

رعایت اصول فنی در مرحله نصب ضامن ایمنی و زیبایی نهایی سقف های کناف خواهد بود . مهم ترین قاعده در اجرای آویزها حفظ فواصل استاندارد و استفاده از تراز لیزری است . اشتباه رایج بسیاری از نصابان کم تجربه فاصله گذاری بیش از حد میان آویز ها برای کاهش هزینه ها است . این خطای بزرگ منجر به شکم دادن سقف و ترک برداشتن درزهای بتونه کاری می شود . همچنین استفاده نکردن از پیچ های مخصوص سازه به سازه استحکام اتصالات را به شدت کاهش می دهد و خطرات بزرگی برای کل سازه در آینده به همراه خواهد داشت و آسیب می زند .

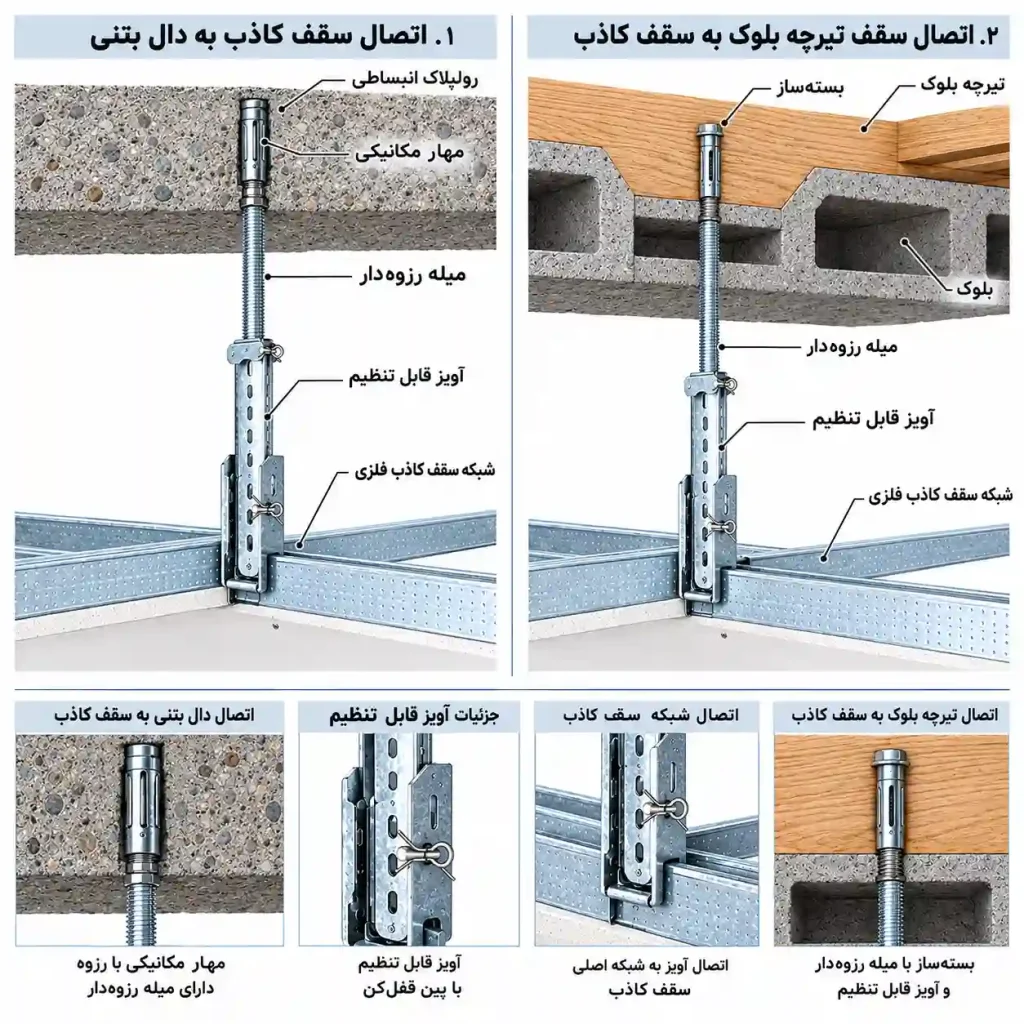

روش استاندارد مهار آویز در سقف‌های بتنی و تیرچه‌بلوک

مهار آویز به سقف اصلی نیازمند اجرای اصولی بر اساس نوع متریال باربر سازه است . در سقف های بتنی حتما باید از رول بولت فلزی یا مهار ضربه ای استاندارد استفاده شود . اما در سقف های تیرچه بلوک حساسیت کار دو چندان خواهد بود . آویز ها باید فقط و فقط به جان بتنی تیرچه ها متصل گردند . اتصال به بلوک های سفالی یا فوم های پلی استایرن هیچ گونه باربری ندارد و خطایی مهلک است . نصاب باید با دقت بالا بتن تیرچه را مشخص کرده و انکر بولت را در آن نصب کند تا ایمنی کامل حاصل گردد و محکم بماند .

خط قرمز ایمنی

استفاده از تفنگ های میخ کوب و اتصال با میخ و چاشنی یکی از خطرناک ترین اشتباهات اجرایی در کناف است . بر اساس دستورالعمل های صریح کی پلاس به کارگیری میخ و چاشنی برای مهار آویز سقف کاذب اکیدا ممنوع می باشد . شلیک میخ سبب خرد شدن ساختار بتن پیرامون خود می شود و اتصال ترد و ناپایداری ایجاد می کند . تحت تاثیر بارهای کششی متناوب و تکان های محیطی این میخ ها به سادگی خارج می شوند . برای تضمین جان ساکنان تنها روش مجاز استفاده از مهارهای انبساطی فلزی و پیچ های اصولی در پروژه های مختلف ساختمانی می باشد .

راهنمای خرید و نحوه محاسبه تعداد آویز در مترمربع

محاسبه دقیق تعداد آویز در برآورد مالی و ایمنی سازه نقشی اساسی دارد . برای سیستم های استاندارد دوطرفه کناف فاصله آویزها روی سازه باربر معمولا بین شصت تا نود سانتی متر در نظر گرفته می شود . بنابراین در هر مترمربع سقف فلت ساده به طور میانگین به یک و نیم تا دو عدد آویز کامل نیاز خواهید داشت . با افزایش وزن پانل ها یا افزودن لایه های نسوز فاصله ها کمتر شده و تعداد قطعات مصرفی بالاتر می رود . خرید ملزومات اصل با نظارت مهندس یحیی از شرکت طراح سازان برج آسیا در شیراز اطمینان بخش و کاملا مطمئن خواهد بود .
